寧波瑞德新款RUIDE-BC502多功能手持智能振動和軸承狀態檢測儀上市

近期我公司新推出RUIDE-BC502多功能手持智能軸承狀態檢測儀，手持便捷，快速檢測振動和RD檢測法檢測軸承狀態值，另有內置紅外激光測溫，多功能三合一，可謂‘黑科技’產品！

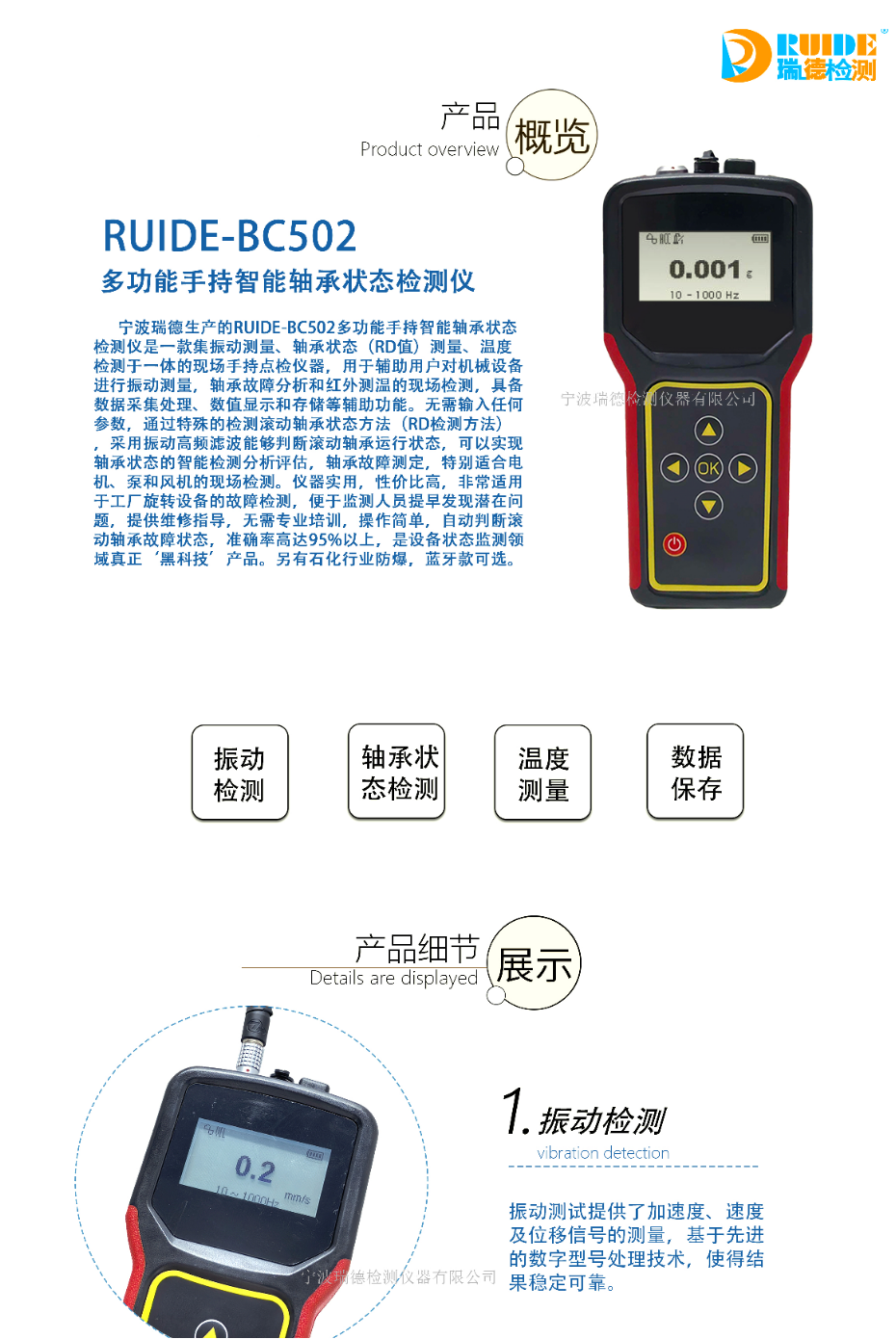

寧波瑞德生產的RUIDE-BC502多功能手持智能軸承狀態檢測儀是一款集振動測量、軸承狀態（RD值）測量、溫度檢測于一體的現場手持檢測儀器，用于輔助用戶對機械設備進行振動測量，軸承故障分析的現場檢測，具備數據采集處理、數值顯示和存儲等輔助功能。RUIDE-BC502的智能軸承狀態RD檢測法采用振動高頻濾波的方法對滾動軸承的運行狀態進行檢測分析評價，無需輸入任何參數，特殊的檢測滾動軸承狀態方法（RD檢測方法）能夠判斷滾動軸承運行狀態，可以實現軸承狀態的智能評估，軸承故障測定，特別適合電機、泵和風機的現場檢測，使用簡便、實用，性?xún)r(jià)比高，非常適用于工廠旋轉設備的故障檢測，便于監測人員提早發現潛在問題，提供維修指導，無需專業培訓，操作簡單，自動判斷滾動軸承故障狀態，準確率高達95%以上，是設備狀態監測領域真正‘黑科技’產品。另有石化行業防爆，藍牙款可選。

主要功能：
不同振動信號類型檢測；

軸承狀態檢測（RD法檢測）；

溫度檢測；

檢測數據保存，瀏覽；

傳感器失連檢測；

外置磁性高精傳感器探頭及連接線；

主要特點：

■振動測試提供了加速度、速度及位移信號的測量，基于數字信號處理技術，測量單位可根據數值大小智能切換

■根據實際情況對振動傳感器靈敏度系數和紅外測溫發射率進行調節；

■溫度測量為綜合分析設備健康狀況提供依據，溫度測量范圍可達-70℃~380℃;

■數據保存功能可保存50條數據，方便后期回顧各種測量值；

■儀器會自動檢測傳感器是否連接正常，并給與提示，方便操作；

■儀器具備智能節電， 一次充電可連續工作10個小時以上；

■智能軸承狀態RD檢測法是采用振動濾波的方法生成的一種檢測參數，通過軸承狀態值將軸承運 行狀態劃分為正常，警告，危險三個區間，可以好的用于滾動軸承的運行狀態檢測與評價；

功能模塊:

● 振動檢測

振動烈度，高頻振動，低頻振動數據檢測，低頻濾波，并根據用戶實際檢測需求計算振動信號的速度，位移或加速度特征值，量化被測設備振動指標；快速了解設備狀態制定維修策略

● 滾動軸承狀態檢測

進行振動檢測，根據滾動軸承軸承損壞引起的振動頻率范圍提取出滾動軸承RD狀態特征值，量化被測設備的滾動軸承狀態指標,判斷軸承好壞；

● 溫度檢測

測量被測設備當前溫度，為綜合分析設備健康狀況提供依據；

● 系統設置

設置傳感器靈敏度系數、預熱時間、系統時間、傳感器檢測開關、背光開關、發射率、系統語言、公英制切換等；

● 充電

儀器內置充電電池

其他功能

● 傳感器失連檢測

儀器會自動檢測加速度傳感器是否連接正常，在連接不正?；蛘邆鞲衅魑催B接情況下，頂部標題欄會出現 傳感器失連圖標；

● 節電設計

在開機狀態下，若連續5分鐘內無按鍵操作，儀器會進入休眠狀態，此狀態下屏幕會關閉.按任意鍵可以將儀器從休眠狀態下喚醒.默認情況下儀器連續30分鐘內無任何操作，將自動關機；

技術特點：

瑞德RD法檢測滾動軸承狀態檢測：

RD值小于1為正常狀態，滾動軸承狀態良好；

RD值大于等于 1 且小于 2 為警告狀態，滾動軸承狀態一般，建議加強潤滑；

RD值大于等于 2 為危險狀態，建議更換滾動軸承

瑞德RD檢測方法: 檢測滾動軸承狀態的方法如下：

滾動軸承檢測理論和現場實際測量表明：滾動軸承的故障頻率集中在高頻范圍，RD方法是測量5 Hz 至10kHz或600 Hz至10kHz頻帶的振動并進行特殊數據處理，所有由設備機械故障如不平衡和不對中引起的振動都被帶通濾波器所過濾，RD方法同時反映軸承潤滑狀態，潤滑不良會導致RD值增大。機器轉速、功率和軸承尺寸對RD值幾乎沒有影響。高精度振動傳感器保證數據準確性，自動判斷滾動軸承故障狀態，準確率高達95%以上。

RD法檢測軸承狀態：

進行高頻振動檢測，根據滾動軸承損壞引起的振動頻率范圍提取出RD法特征值，量化被測設備的軸承狀態指標，軸承狀態檢測儀定義軸承運行的兩個狀態，好和差。良好的軸承狀態和潤滑狀態，RD 值<1，繼續運行。差的軸承狀態和潤滑狀態，RD 值>2，更換軸承。

技術參數:

●振動傳感器性能

振動傳感器頻率范圍：0.4~16000Hz(±3dB), 0.4~10000Hz(±10%或±1dB)

振動傳感器類型：壓電式加速度傳感器

振動測量范圍：0～±50g或±80g

振動檢測： 頻率范圍：0.4～1000 Hz ；10Hz~1KHz

測量范圍：

加速度: 0～200 m/s2（峰值） 加速度檢測的濾波頻率范圍5Hz~1000Hz

速度: 0～200 mm/s（有效值） 速度檢測的濾波頻率范圍5Hz~1000Hz

位移: 0～2.0 mm（峰－峰值） 位移檢測的濾波頻率范圍5Hz~1000Hz

軸承狀態檢測：測量范圍：0～20g，頻率范圍：600 Hz～10k Hz

數據存儲功能：50個數值存儲

● 溫度傳感器性能

溫度傳感器類型：紅外測溫

溫度傳感器測量范圍：-40℃ ~ +240℃；-70℃~380℃

溫度傳感器精度：±3℃

發射率：0～1可調

測量性能：

操作系統：實時嵌入式操作系統

振動通道數：1

采樣速率：64K SPS（最高）

A/D采樣精度：24位

采樣長度：25600點（最高）

輸入電壓范圍：±6V

振動傳感器動態范圍 >80dB（典型）

數據更新：大約1秒鐘更新一次特征值數據

● 測量信號輸出

測量信號：加速度，速度，位移

測量特征值：有效值，峰值，峰峰值，RD檢測值

振動頻率范圍：0.4Hz~1KHz；10Hz~1KHz

分析頻率上限：10000 Hz；16000Hz

分析頻率下限：0.4Hz或10 Hz
信號輸出：IEPE(2.5mA)/交流電壓

振動值位移速度加速度及高頻加速度特征量采用兩種精度的單位，公制：μm，mm；英制：mil，inch。儀器依據檢測值有效位數及屏幕最多顯示位數自動進行兩種單位的切換。

●儀器參數

尺    寸：169*80*30mm

單機重量：355g (（含傳感器、線纜）)

顯    示：128x64，單色液晶屏，2.1寸帶背光

存 儲 器：128KBytes

通信方式：USB

鍵    盤：6個按鍵

● 電池

電池類型：可充電鎳氫電池

充電時長：2-3小時 連續工作約12h

電池容量：1250mAh

電   壓 ：標準4.8V(5.4VMAX)

充電說明：

本機使用充電鎳氫電池，充電時需按照鎳氫電池規范進行操作，儀器配套的智能充電器有充滿自動斷電功能，充電器上紅燈亮標識正在充電中，綠燈亮表示已充滿電，可以拔掉儀器與適配器連線。

●環境

操作溫度范圍：-20℃~50℃

存儲溫度范圍：-30℃~80℃

濕       度 ：≤95%(25℃)

應用場景：

產品廣泛應用于鋼鐵，水泥，船舶，石化，發電，原油、成品油冶煉，礦山冶金，機床制造等輸油泵，風電機組，機床制造，加工中心，泵群及風機，新能源汽車制造等行業旋轉設備狀態監測故障診斷。

應用于氣動給水泵、凝結水泵等轉動設備。

污水處理

應用于污水處理蒸餾出料泵、齒輪箱、離心泵。

RUIDE-BC502多功能軸承狀態檢測儀標準配置：

●主機

配置             數量

主機               1臺

●配件

配置              數量

加速度傳感器          1個

1.2m傳感器線纜        1根 （2m定制）

磁力磁頭               1個

主機充電器           1個
保修卡，合格證           1份

用戶手冊               1份

儀器箱             1 個

出廠檢測報告            1份

產品售后：
提供使用技術線上指導，隨時解答使用中的問題

產品經嚴格檢測合格出廠，1年內免費質保，終身維護

生產廠家：寧波瑞德檢測儀器有限公司

附錄：ISO10816-3 國際振動管制標準

設備等級

、

l

區域 A

振動速度有效值正常，機器可以正常使用

l 區域 B

機器在沒有任何約束的情況下可以正常使用

l 區域 C

機器已經不適合長時間使用，只能維持有限的一段時間，建議在下次大修時進行

檢測維護

l 區域 D

危險的振動速度有效值，機器很可能隨時損壞
